FrançaisFabricante de cabo e fios elétricos
Cabo de silicone, Cabo isolado com Teflon, Cabo resistente ao fogo, Elementos de aquecimento
Informação detalhada

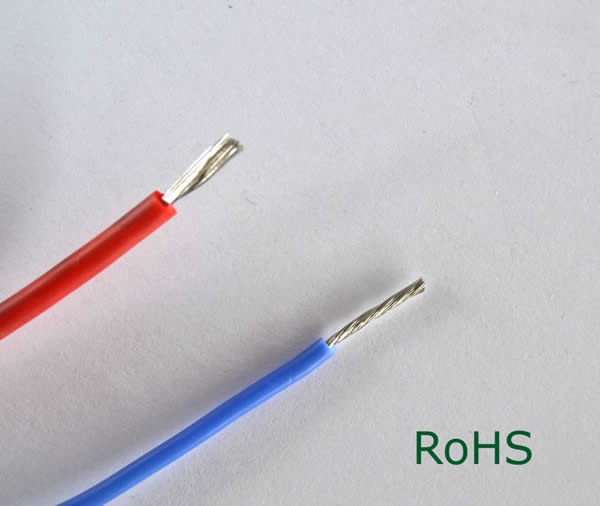

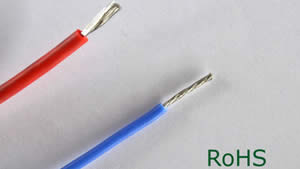

1. Tensão de teste de cabo de alta tensão com revestimento de silicone JGG : 12KV~20KV
2. Tensão nominal: 6KV~10KV
3. Gama de temperatura: -60℃ ~ +180℃
4. Isolante: borracha de silicone
5. Condutor: cobre natural ou estanhado
6. Cores: branco, azul, vermelho, preto, castanho, amarelo, verde.
7. Aplicação: Esse produto pode ser usado com o motor classe F ou H ou aparelhos elétricos cuja tensão nominal AC não seja maior que 6KV ou 10KV.
| Área de secção transversal mm2 | Construção do condutor NO. xφ mm | Espessura do isolante mm | Diâmetro externo nominal mm | Diâmetro externo máximo mm | Resistência do condutor DC a 20℃ ≤(Ω/Km) | ||||
| 6000V | 10000V | 6000V | 10000V | 6000V | 10000V | Cobre puro | Cobre estanhado | ||
| 0.5 | 16/0.20 | 2.3 | 2.8 | 5.53 | 6.53 | 6.36 | 7.5 | 39 | 40.1 |
| 0.75 | 24/0.20 | 2.3 | 2.8 | 5.74 | 6.74 | 6.6 | 7.75 | 26 | 26.7 |
| 1 | 32/0.20 | 2.3 | 2.8 | 5.92 | 6.92 | 6.81 | 7.96 | 19.5 | 20 |
| 1.5 | 30/0.25 | 2.5 | 3 | 6.6 | 7.6 | 7.59 | 8.74 | 13.3 | 13.7 |
| 2 | 40/0.25 | 2.5 | 3 | 6.84 | 7.84 | 7.87 | 9.02 | 9.6 | 9.9 |
| 2.5 | 49/0.25 | 2.8 | 3.2 | 7.6 | 8.4 | 8.74 | 9.65 | 7.98 | 8.21 |
| 4 | 56/0.30 | 2.8 | 3.2 | 8.2 | 9 | 9.43 | 10.35 | 4.95 | 5.09 |
| 6 | 84/0.30 | 3 | 3.4 | 9.6 | 10.4 | 11.04 | 11.96 | 3.3 | 3.39 |
| 10 | 84/0.40 | 3 | 3.4 | 10.6 | 11.4 | 12.2 | 13.1 | 1.91 | 1.95 |
| 16 | 126/0.40 | 3.2 | 3.6 | 12.1 | 12.9 | 13.91 | 14.84 | 1.21 | 1.24 |
| 25 | 196/0.40 | 3.2 | 3.6 | 13.5 | 14.3 | 15.52 | 16.44 | 0.78 | 0.795 |
| 35 | 276/0.40 | 3.4 | 3.8 | 15.3 | 16.1 | 17 | 18.52 | 0.554 | 0.565 |
| 50 | 396/0.40 | 3.4 | 3.8 | 17.1 | 17.9 | 19.67 | 20.59 | 0.386 | 0.393 |
| 70 | 360/0.50 | 3.6 | 4 | 19.6 | 20.4 | 22.54 | 23.46 | 0.272 | 0.277 |
| 95 | 475/0.50 | 3.6 | 4 | 21.7 | 22.5 | 24.95 | 25.88 | 0.206 | 0.21 |
| 120 | 608/0.50 | 4 | 5 | 24 | 26 | 27.6 | 29.9 | 0.161 | 0.164 |
HAOCHENG WIRE & CABLE é uma fabricante especializada de cabo de alta tensão com revestimento de silicone JGG sedeada na China. A nossa companhia também fornece cabo elétrico duplo com revestimento de silicone VDE, cabo de alta tensão UL 3573, cabo isolado em XLPE e muito mais.
