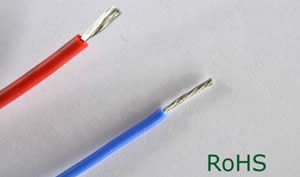

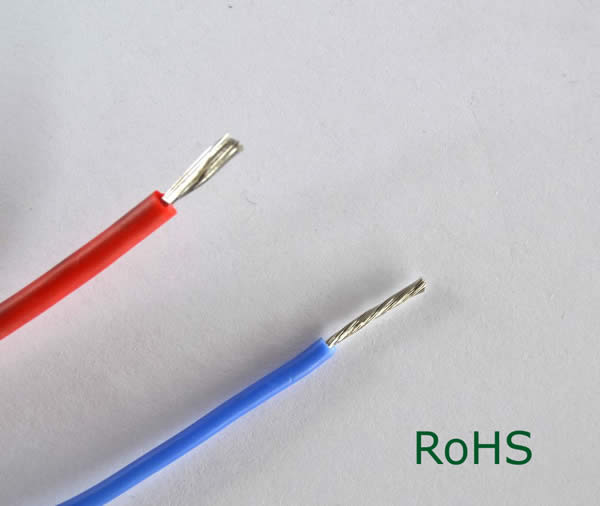

Fio condutor com revestimento de silicone para enrolamento do motor

Este fio condutor com revestimento de silicone para enrolamento do motor, como o nome claramente indica, é aplicável a motores de classe F ou H. Sua tensão nominal varia de 500V a1000V e tensão de teste é de 2000V a 6000V. Também a temperatura que este produto pode suportar está entre -60℃ e +180℃. O condutor é feito de cobre puro ou estanhado e o isolante é feito de borracha de silicone. Além disso, o nosso produto pode também ser oferecido nas cores como branco, vermelho, preto, castanho, amarelo e transparente.




Especificações
Área de secção transversal mm2 Construção do condutor NO. xφ mm Espessura do isolante mm Diâmetro externo nominal mm Diâmetro externo máximo mm Resistência do condutor DC a 20℃ ≤(Ω/Km)
500V 1000V 500V 1000V 500V 1000V Cobre puro Cobre estanhado
0.12 7/0.15 0.6 0.8 1.65 2.05 1.9 2.36 150 163
0.2 12/0.15 0.6 0.8 1.8 2.2 2.07 2.53 92.3 95
0.3 16/0.15 0.6 0.8 1.9 2.3 2.19 2.65 69.2 71.2
0.4 23/0.15 0.8 1 2.4 2.8 2.76 3.22 48.2 49.6
0.5 16/0.20 0.8 1 2.53 2.93 2.91 3.37 39 40.1
0.75 24/0.20 1 1.2 3.14 3.54 3.6 4.07 26 26.7
1 32/0.20 1 1.2 3.32 3.72 3.8 4.28 19.5 20.2
1.5 30/0.25 1 1.2 3.6 4 4.14 4.6 13.3 13.7
2 40/0.25 1 1.2 3.84 4.24 4.42 4.87 9.6 9.9
2.5 49/0.25 1 1.2 4 4.4 4.6 5.06 7.98 8.21
4 56/0.30 1.2 1.4 5 5.4 5.74 6.2 4.95 5.09
6 84/0.30 1.2 1.4 6 6.4 6.9 7.36 3.3 3.39
10 84/0.40 1.4 1.6 7.4 7.8 8.5 8.97 1.91 1.95
16 126/0.40 1.4 1.6 8.5 8.9 9.78 10.23 1.21 1.24
25 196/0.40 1.6 1.8 10.3 10.7 11.84 12.31 0.78 0.795
35 276/0.40 1.8 2 12.1 12.5 13.92 14.38 0.554 0.565
50 396/0.40 2 2.2 14.3 14.7 16.44 16.91 0.386 0.393
70 360/0.50 2 2.2 16.4 16.8 18.86 19.32 0.272 0.277
95 475/0.50 2.2 2.4 18.9 19.3 21.74 22.2 0.206 0.21
120 608/0.50 2.2 2.4 20.4 20.8 23.46 23.92 0.161 0.164

HAOCHENG WIRE & CABLE é uma fabricante profissional de fio condutor com revestimento de silicone para enrolamento de motor na China. Nós fornecemos uma vasta gama de produtos, incluindo cabo isolado em PVC, cabo multicondutor, cabo resistente ao calor UL3068 e mais.
